¿Cómo se deben utilizar pernos y tuercas para conexiones permanentes?

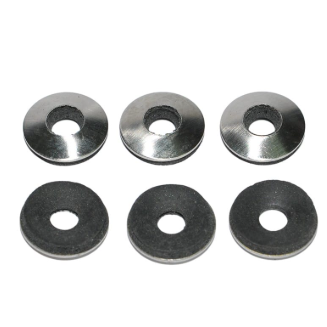

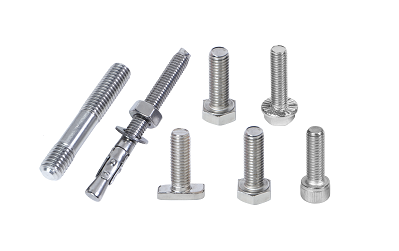

Jiaxing Aoke fabrica una gama completa depernos, nueces, y varioslavadoras. Disponemos de arandelas planas, arandelas de resorte, arandelas de seguridad y arandelas cuadradas para cumplir con todas las especificaciones de montaje para cableado eléctrico, montaje de equipos e instalación de herrajes. Producimos componentes galvanizados en caliente, de acero inoxidable y de alta resistencia en una variedad de materiales para satisfacer sus necesidades. Las roscas están mecanizadas con precisión para evitar que se pelen o se desprendan las roscas durante el apriete. Podemos suministrar juegos completos según las especificaciones de construcción, eliminando la molestia de comprar y coordinar componentes individuales.(Las siguientes imágenes muestran sólo una selección de nuestros productos)

Cuando se utilizan pernos estándar para conexiones permanentes, deben cumplir los siguientes requisitos:

1. Para conexiones atornilladas generales, se deben colocar arandelas planas debajo de la cabeza del perno y de la tuerca para aumentar la superficie de apoyo.

2. Se deben colocar arandelas planas tanto en la cabeza del perno como en el lado de la tuerca. Generalmente, no se deben colocar más de dos arandelas planas en el lado de la cabeza del perno y no se debe colocar más de una arandela plana en el lado de la tuerca.

3. Para pernos diseñados para evitar que se aflojen y pernos de anclaje, se deben utilizar tuercas con dispositivos antiaflojamiento o arandelas elásticas. Las arandelas elásticas deben colocarse del lado de la tuerca.

4. Para conexiones atornilladas sujetas a cargas dinámicas o en ubicaciones críticas, se instalarán arandelas de resorte de acuerdo con los requisitos de diseño; Las arandelas elásticas deben colocarse del lado de la tuerca.

5. Al conectar vigas en I o secciones de canal usando una junta biselada, se deben usar arandelas biseladas para garantizar que las superficies de apoyo de la tuerca y la cabeza del perno sean perpendiculares al vástago.

Requisitos para las ubicaciones de instalación de pernos

Conexiones eléctricas

Las conexiones del cableado primario exterior deben utilizar pernos galvanizados en caliente. Los pernos deben estar equipados con arandelas planas y arandelas elásticas. Después de apretarlo, el perno debe sobresalir de 2 a 3 hilos.

Cada perno debe combinarse con dos arandelas planas, una arandela elástica y una tuerca.

Durante la instalación, coloque una arandela plana en el lado de la cabeza del perno y una arandela plana y una arandela elástica en el lado de la tuerca, con la arandela elástica contra la tuerca.

Montaje de equipos eléctricos

Al asegurar transformadores o bases de cajas de distribución a accesorios de hierro utilizando canales de acero con pernos ranurados, cada perno debe combinarse con una tuerca, una arandela ranurada y una arandela plana.

Al asegurar utilizando un canal de acero con pernos planos, cada perno debe combinarse con dos arandelas planas, una arandela elástica y una tuerca.

Durante la instalación, coloque una arandela plana en el lado de la cabeza del perno y una arandela plana y una arandela elástica en el lado de la tuerca, con la arandela elástica contra la tuerca.

Para la conexión de interruptores de aislamiento, fusibles desconectadores y descargadores de sobretensiones a herrajes, en principio, utilice los pernos de montaje proporcionados por el fabricante del equipo.

Herrajes fijos de hierro

Cuando los orificios de los pernos en los accesorios de hierro son redondos, cada perno se combina con una tuerca y dos arandelas planas. Cuando los orificios de los pernos están ranurados, cada perno se combina con una tuerca y dos arandelas cuadradas. Durante la instalación, coloque una arandela plana (o una arandela cuadrada) tanto en el lado de la cabeza del perno como en el lado de la tuerca.

Cuando se utilizan pernos de doble extremo para herrajes, cada extremo del perno debe equiparse con una tuerca y una arandela plana (o arandela cuadrada).

Para conexiones atornilladas en las superficies inclinadas de las bridas de canal de acero y vigas en I, use arandelas cónicas siempre que sea posible para garantizar que las superficies de soporte de la tuerca y la cabeza del perno sean perpendiculares al vástago.

Requisitos de roscado de pernos

1. Para estructuras tridimensionales:

Horizontalmente: de adentro hacia afuera; verticalmente: de abajo hacia arriba.

2. Para estructuras bidimensionales:

A lo largo de la dirección de la línea: para componentes de doble cara, de adentro hacia afuera; para componentes unilaterales, desde el lado de la fuente de alimentación o en dirección uniforme; a lo largo de la dirección de la línea: en ambos lados, de adentro hacia afuera; en el medio, de izquierda a derecha (mirando hacia el lado de recepción de energía) o en una dirección uniforme; verticalmente: de abajo hacia arriba.

3. Estructuras planas de plataformas de transformadores:

Utilizando los terminales de alto y bajo voltaje del transformador como puntos de referencia, diríjase desde el terminal de bajo voltaje hacia el terminal de alto voltaje; utilizando el transformador y el poste de servicios públicos como puntos de referencia, diríjalo desde el lado del transformador hacia el lado del poste de servicios públicos (de adentro hacia afuera).

Requisitos de ajuste de pernos

Los pernos de conexión se apretarán uno por uno. Si se descubren roscas peladas en el perno o la tuerca, o bordes desgastados en la tuerca que hacen que la llave se deslice, se reemplazarán el perno y la tuerca.

Conjunto de pernos

• Antes del montaje, inspeccionar visualmente los pernos, tuercas y orificios roscados de las piezas a unir. Deben estar libres de abolladuras o rayones y cumplir con las especificaciones del dibujo.
• Durante el montaje, no dañe la parte roscada del perno.
• Las arandelas en la cabeza del perno y la cara del extremo de la tuerca deben hacer un contacto uniforme con la superficie de la pieza sujetada; no deben estar inclinados y no se permite golpear con un martillo para forzar el contacto entre las dos superficies. El vástago del perno no debe estar doblado ni deformado.
• Las piezas a conectar deben comprimirse uniformemente, encajar perfectamente y sujetarse firmemente.
• Al apretar tornillos y tuercas está estrictamente prohibido el uso de llaves inadecuadas.
• Al ensamblar pernos y tornillos, apriételos a mano en más de 2 a 3 pasos de rosca antes de usar una llave o herramienta eléctrica para apretarlos completamente.
• Durante el montaje de pernos y tuercas, tenga cuidado de proteger el acabado de pintura, el enchapado y las cabezas de los pernos y tuercas de las piezas conectadas; estos no deben dañarse.
• Después de apretar la tuerca, la cabeza del perno debe sobresalir 2 o 3 pasos de rosca más allá de la cara del extremo de la tuerca; Tanto la tuerca como la arandela deben mirar hacia el componente conectado con su reverso.
• Después de apretar los tornillos, aplique una marca de pintura; la marca suele ser un punto rojo aplicado en el punto de contacto entre el perno y la tuerca. El color puede variar según la aplicación, pero debe ser claramente distinguible.
